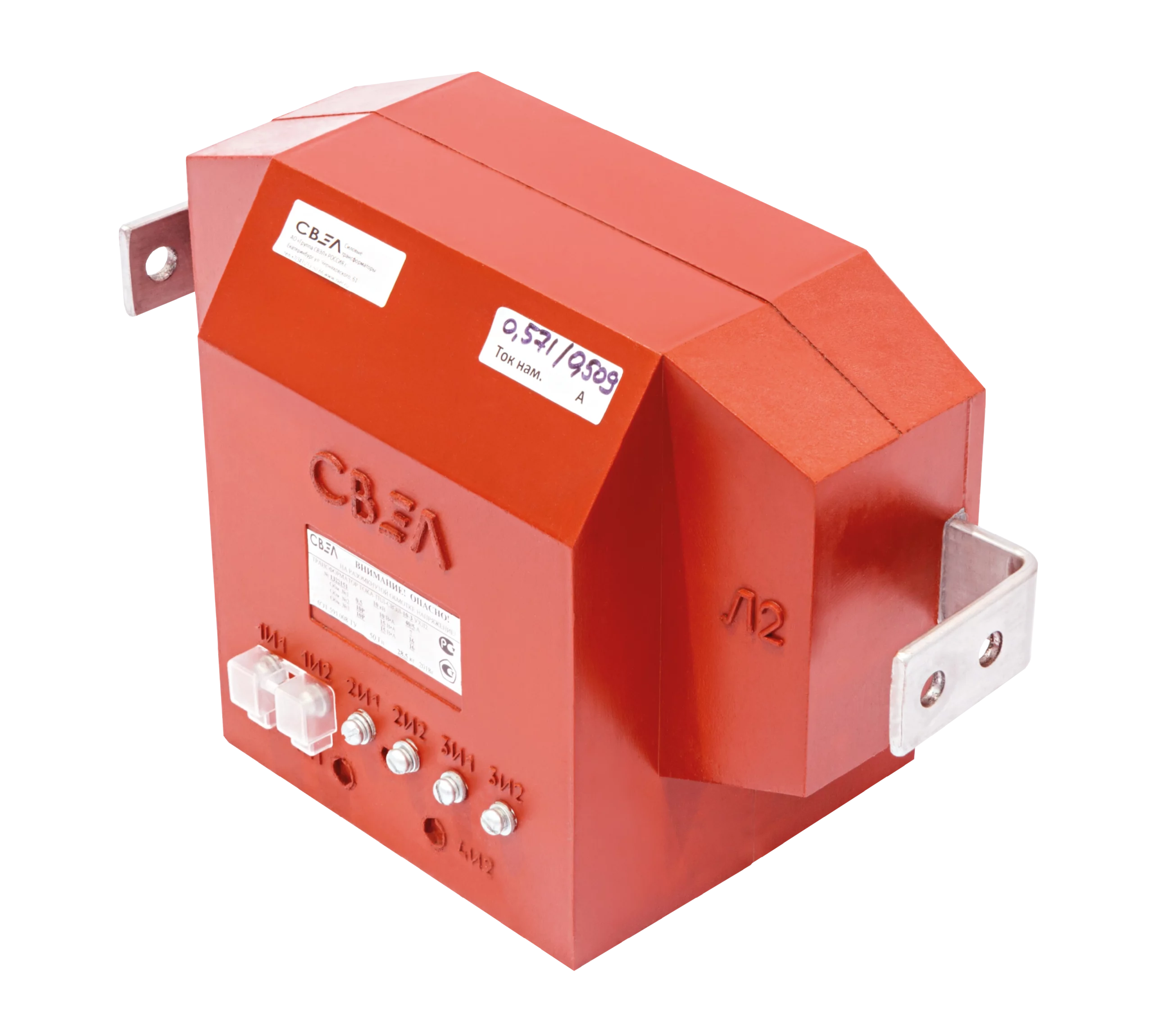

Измерительный трансформатор тока ТПЛ-СВЭЛ-10

Трансформаторы тока ТВ-СВЭЛ предназначены для эксплуатации внутри бака силового трансформатора или выключателя и в воздушной среде (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков).

Полное описание

Цена по запросу

Трансформаторы тока ТПЛ-СВЭЛ-10 применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 10 кВ и являются комплектующим изделием. Устанавливаются в рассечку токопровода.

Назначение и область применения

Трансформаторы предназначены:
для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления; для коммерческого учета электроэнергии; для изолирования цепей вторичных соединений от высокого напряжения.

Климатические исполнение: «УХЛ» и «Т», категории размещения 2 по ГОСТ 15150-69.
Рабочее положение: любое.
Технические условия: 0ЭТ.591.008 ТУ.

Описание конструкции ТПЛ-СВЭЛ-10

Трансформаторы тока ТПЛ-СВЭЛ-10 однофазные, по принципу конструкции являются опорно-проходными, с литой изоляцией.
Трансформатор может содержать до 4-х вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы первичной обмотки расположены на боковых поверхностях трансформатора.
Выводы вторичных обмоток расположены в нижней части литого блока.
Вывода вторичных обмоток для измерений пломбируются защитной крышкой.

Особенности конструкции ТПЛ-СВЭЛ-10

СВЭЛ изготавливает трансформаторы с одним или несколькими коэффициентами трансформации, с возможностью переключения на вторичной стороне.
По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости.
Трансформаторы тока могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТПЛ-СВЭЛ-10

Наименование параметра	Значение
Номер конструктивного исполнения	2	3	4
Номинальное напряжение, кВ	10; 11*
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50; 60*
Номинальный вторичный ток, А	1; 5
Номинальный первичный ток, А	от 5 до 3000
Количество вторичных обмоток, шт	2	3	4
Класс точности вторичных обмоток:
для учета и для измерения	0,2S; 0,2; 0,5S; 0,5; 1; 3
для защиты	5Р; 10Р
Номинальная вторичная нагрузка, В·А:
вторичной обмотки для измерений
при cos φ = 1	0,5; 1; 2; 2,5; 5
при cos φ = 0,8	3; 5; 10; 15; 20; 25; 30; 50
вторичной обмотки для защиты
при cos φ = 0,8	3; 5; 10; 15; 20; 25; 30; 50
Номинальная предельная кратность вторичной обмотки для защиты**	от 3 до 80
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений**	от 3 до 20

* Для трансформаторов, предназначенных для поставок на экспорт.
** Значения номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений приведены при стандартном значении номинальной вторичной нагрузки.
Жирным начертанием выделены стандартные параметры.

ОДНОСЕКУНДНЫЙ ТОК ТЕРМИЧЕСКОЙ СТОЙКОСТИ, кА ПРИ НОМИНАЛЬНОМ ПЕРВИЧНОМ ТОКЕ, А
Наименование параметра	Значение
5	0,4
10	0,8
15	1,2
20	1,6
30	2,5
40	3,0
50	5,0
75	5,9
80	6,2
100	10,0
150	12,5 (16,0)
200	20,0 (25,0)
300, 400	31,5
600 - 3000	40,0

ТОК ЭЛЕКТРОДИНАМИЧЕСКОЙ СТОЙКОСТИ, кА, ПРИ НОМИНАЛЬНОМ ПЕРВИЧНОМ ТОКЕ, А
Наименование параметра	Значение
5	1,0
10	2,0
15	3,0
20	4,0
30	6,4
40	7,7
50	13,0
75	15,0
80	16,0
100	26,0
150	31,8 (41,0)
200	51,0 (64,0)
300, 400	81,0
600 - 3000	102,0

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ТПЛ-СВЭЛ-10
Тип трансформатора	Количество обмоток	Номинальный первичный ток, А	Размеры, мм				Рис.	Масса max, кг
Тип трансформатора	Количество обмоток	Номинальный первичный ток, А	S	K	L	M	Рис.	Масса max, кг
ТПЛ-СВЭЛ-10-2	2	5-200	6	40	103	121	1	25
		300; 400	6		80	93
		600	8			94
		750; 800	10			95
		1000	10			95
		1200-2000	20	60	85	100		28
		2500-3000	20	80	85	100		28
ТПЛ-СВЭЛ-10-3	3	5-400	6	40	103	121	2	28,5
		600	8		80	94
		750; 800	10			95
		1000	10			95
		1200-2000	20	60	85	100		33,5
		2500-3000	20	80	85	100		33,5
ТПЛ-СВЭЛ-10-4	4	5-400	6	40	103	121	3	28,5
		600	8		80	94
		750; 800	10			95
		1000	10			95
		1200-2000	20	60	85	100		33,5
		2500-3000	20	80	85	100		33,5
