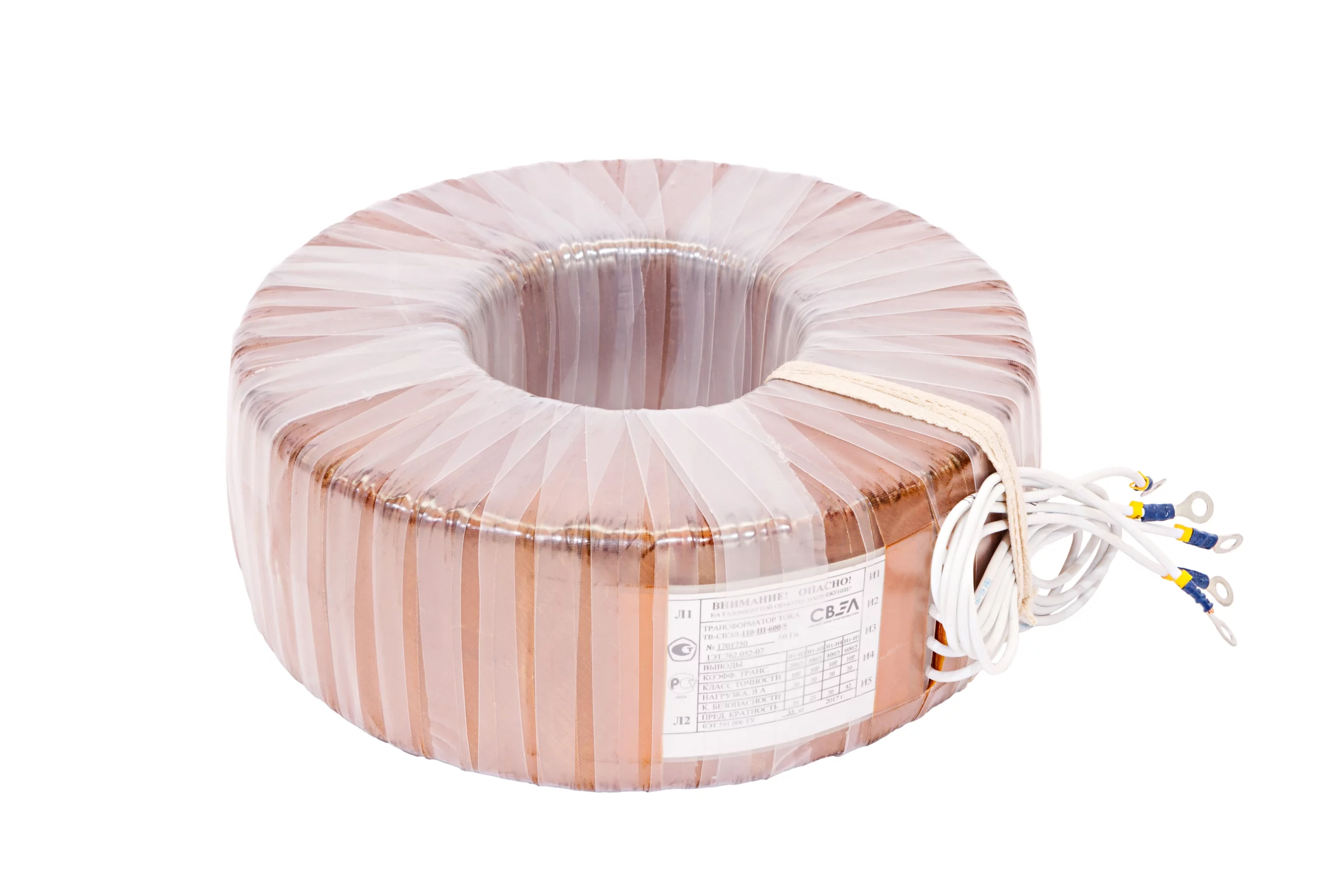

Измерительный трансформатор тока ТВ-СВЭЛ
Трансформаторы тока ТВ-СВЭЛ предназначены для эксплуатации внутри бака силового трансформатора или выключателя и в воздушной среде (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков).
Цена по запросу
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Трансформаторы тока ТВ-СВЭЛ предназначены для эксплуатации внутри бака силового трансформатора или выключателя и в воздушной среде (при отсутствии прямого воздействия солнечного излучения и атмосферных осадков).Описание конструкции ТПЛ-СВЭЛ-10
Трансформаторы тока ТПЛ-СВЭЛ-10 однофазные, по принципу конструкции являются опорно-проходными, с литой изоляцией.
Трансформатор может содержать до 4-х вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы первичной обмотки расположены на боковых поверхностях трансформатора. Выводы вторичных обмоток расположены в нижней части литого блока.
Вывода вторичных обмоток для измерений пломбируются защитной крышкой.
Особенности конструкции ТПЛ-СВЭЛ-10
СВЭЛ изготавливает трансформаторы с одним или несколькими коэффициентами трансформации, с возможностью переключения на вторичной стороне.
По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости.
Трансформаторы тока могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРОВ ТОКА ТВ-СВЭЛ
| Наименование параметра | Значение | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное напряжение трансформатора, кВ | 0,66 | |||||||||||||||||||
| Номинальное напряжение высоковольтного ввода, кВ | 0,66; 3; 6; 10; 15; 20; 24; 27; 35; 110; 150; 220; 330; 500; 750 | |||||||||||||||||||
| Номинальный первичный ток, А |
| |||||||||||||||||||
| Номинальный вторичный ток, А | 1; 5 | |||||||||||||||||||
| Номинальная вторичная нагрузка при cosφ2=1, В·А: - обмотки для измерений - обмотки для защиты | от 0,5 до 5 от 0,5 до 5 | |||||||||||||||||||
| Номинальная вторичная нагрузка обмотки для измерений при cos φ2 = 0,8, В·А | от 3 до 100 | |||||||||||||||||||
| Номинальная вторичная нагрузка обмотки для защиты при cosφ2=0,8, В·А |
| |||||||||||||||||||
| Класс точности: - обмотки для измерений - обмотки для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р; 10Р; 5PR; 10PR; TPX; TPY; TPZ; PX; PXR | |||||||||||||||||||
| Номинальная предельная кратность вторичных обмоток для защиты Кном |
| |||||||||||||||||||
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений КБном | от 5 до 90 | |||||||||||||||||||
| Номинальная резистивная нагрузка Rb (для трансформаторов классов точности TPY; TPZ; TPX), Ом, не более - для вторичного тока 1А: - для вторичного тока 5А: | 100 5 | |||||||||||||||||||
| Номинальный ток первичной обмотки короткого замыкания Ipsc (для трансформаторов классов точности TPY; TPZ; TPX), кА, не более | 450 | |||||||||||||||||||
| Номинальная нормированная первичная постоянная времени Тр (для трансформаторов классов точности TPY; TPZ; TPX), мс, не более | 100 | |||||||||||||||||||
| Нормированное время переходного процесса до восстановления предела точности при первой подаче питания после неисправности tal (для трансформаторов классов точности TPY; TPZ; TPX), мс | 100 | |||||||||||||||||||
| Номинальное отношение витков (номинальный витковый коэффициент) (для трансформаторов классов точности РХ, РХR) | от 1/20000 до 1/10 | |||||||||||||||||||
| Номинальная частота напряжения сети, Гц | 50 или 60 1) | |||||||||||||||||||
| Габаритные размеры, мм: − наружный диаметр − внутренний диаметр − высота | от 100 до 1400 от 50 до 1200 от 20 до 600 | |||||||||||||||||||
| Масса, кг | от 1 до 600 |
